PCY高温卧式膨胀仪
一、概述
本仪器是用于测定陶瓷、耐火材料以及其它固体材料，特别是刚玉、耐火材料、精铸用型壳及型芯材料的热膨胀系数。为工厂、科研院校检测陶瓷、釉料及无机材料制品的性能及科研教学提供的测试手段。
二、技术参数
1、炉温：1200℃.
工作温度：1000℃.
2、升温速度：2.0小时可达温度,可自动程序升温。
3、电源电压：220V±10﹪，50HZ
4、功耗≤2KW
5、膨胀值测量范围及误差：±5㎜±0.5%
6、膨胀值指示方式：数字千分表显示
7、膨胀值测量分辨率：1um
三、仪器的组成及简单原理

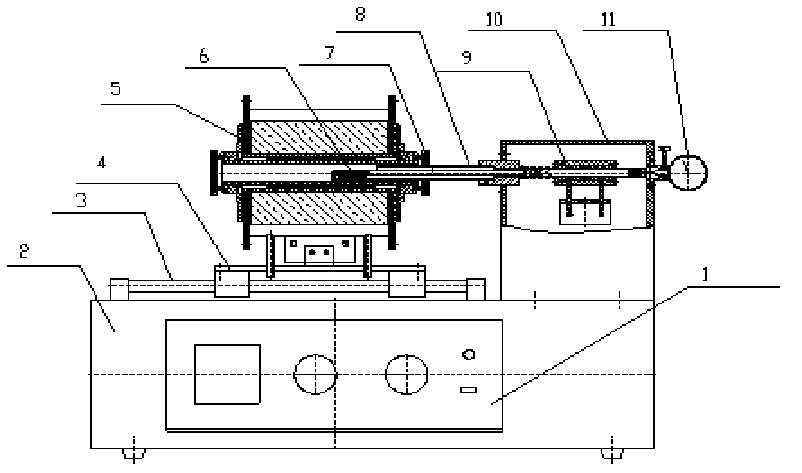

仪器由加载传感器装置、电阻炉、小车、基座、电器控制箱五部份组成，图一示；应客户要求，可配备相应的电脑和测控软件。
图一
1--------面板 2---------机箱 3--------导轨 4-------小车
5-------电炉 6-------试样 7-------测试顶杆 8------试样管
9------顶杆支承座 10--------仪表座 11-------电子千分表
电炉升温后炉膛内的试样发生膨胀，顶在试样端部的测试杆7产生与之等量的膨胀量（如果不计系统的热变形量的话），这一膨胀量由数字千分表测量出来。
为消除系统热变形量对测试结果的影响，在计算中需加上相应的补偿值才是试样的真实膨胀值，补偿值由电脑自动标定。
1、加载传感装置中的测试杆7一端顶着试样，一端连着数字千分表11。试样的另一端顶在固定的试样管8前档板上。因而试样在
此端的自由度被限制了，所以试样的膨胀将引起数字千分表位移。另外，设有加载装置，加载值由弹簧确定。
2、采用高温电阻丝、硅碳管、钼丝等为发热元件的管式电阻炉。为保证炉管密封材料不致烧损，水冷端盖中通有冷却水。电阻炉的升、降、前、后均可调节。
3、试样装在试样管中固定不动，进出炉膛靠移动炉膛5来实现。这样避免了试样受到振动，电炉膛装在小车4上，小车可在基座导轨3上移动。
4、电气部分：电气控制原理见附图，电炉采用电阻炉。炉温测定采用相应热电偶及温控仪。
